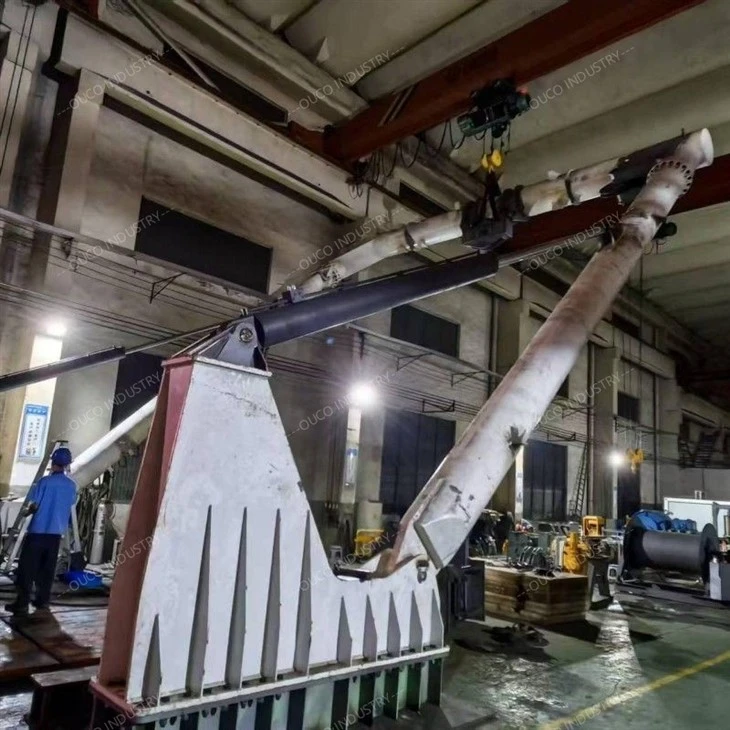

ouco 30 - ton Marine a - เฟรมเป็นโซลูชันการยกทะเลที่มีประสิทธิภาพสูงด้วยโหลดที่ปลอดภัย 30 ตัน (300 kN) ที่ปลอดภัย (SWL) ที่จุดศูนย์กลาง มันถูกสร้างขึ้นเพื่อจัดการกับสภาพทะเลแบบไดนามิก (Sea State 4, สูงถึง ~ 2m คลื่น) อย่างปลอดภัยด้วยค่าสัมประสิทธิ์การขยายแบบไดนามิกที่ 1.3

การออกแบบที่แข็งแกร่งของมันรวมถึง 8m ระหว่างคอลัมน์ (พื้นที่มากมายสำหรับอุปกรณ์ขนาดใหญ่), ความสูง 6.5 ม. จากรอกถึงดาดฟ้า (ที่ +45 องศา) และช่วงการขยายตัว 4.5m (ที่ - 30 องศา) - ทั้งหมดในขณะที่ประหยัดพื้นที่ ซึ่งแตกต่างจากรถเครนมาตรฐาน (ซึ่งมุ่งเน้นไปที่การหมุนแนวนอน) มันทำงานในระนาบแนวตั้ง: สิ่งนี้จะตัดการเคลื่อนไหวของลูกตุ้มและเปิดใช้งานการวางตำแหน่งโหลดที่แม่นยำในพื้นที่แคบเหมาะสำหรับการปรับใช้ ROV การสุ่มตัวอย่างทะเลลึกหรือการติดตั้งโมดูลหนัก

คุณสมบัติที่สำคัญ

มากกว่าหรือเท่ากับ 3 - ตันต่อต้าน - winches sway (ลดการแกว่งโหลด) และกระบอกสูบไฮดรอลิก luffing (เพิ่มความปลอดภัย) สำหรับการใช้งานจริง: เมื่อเครื่องกว้านคือ 10m จาก A-Frame (สูง 3M) SWL 30 ตันจะยังคงอยู่เหมือนเดิมและความตึงเครียด 18 ตันของเครื่องกว้านทำงานร่วมกับอุปกรณ์เสริม (เช่นเครื่องกว้านทางธรณีวิทยาระบบ CTD)

ตัวเลือกที่กำหนดเองรวมถึงการรับรอง (ABS, CCS, BV), - 40 องศาต่ำ - แพ็คเกจอุณหภูมิ (สำหรับการใช้งานขั้ว) และการปรับตัว ATEX/API2 (สภาพแวดล้อมที่เป็นอันตราย) มันเหมาะกับเรือวิจัยแพลตฟอร์มนอกชายฝั่งและงานต่าง ๆ เช่นการจัดการใต้ทะเลการถ่ายโอนสินค้าหรือการสุ่มตัวอย่างทางวิทยาศาสตร์ - การผสมค่าใช้จ่าย - ประสิทธิภาพและความทนทานระดับทางทะเล

สอดคล้องกับ ISO 4853 มันมีประสิทธิภาพสูงกว่าเครนมาตรฐานสำหรับความคล่องแคล่วในแนวตั้งรอยเท้าดาดฟ้าขนาดเล็กและทั้งหมด - ความน่าเชื่อถือของสภาพอากาศ - เหมาะสำหรับภารกิจทางทะเลที่รุนแรง

พารามิเตอร์	ค่า
S.W.L	300 กิโลนิวตัน
ค่าสัมประสิทธิ์การขยายแบบไดนามิก	1.3
ระยะห่างระหว่างคอลัมน์	8 m
ความสูงจากด้านล่างของรอกไปยังดาดฟ้า	6.5 m (+45 องศา)
ช่วงนอกบอร์ด	4.5 ม. (-30 องศา)
ความเร็วสวิงระหว่างการทำงาน	0.5 องศา /วินาที (ออฟบอร์ดไปยังออนบอร์ด)
A - เฟรมสวิง	75 องศา
สภาพการทำงาน (รัฐทะเล)	2
วิธีควบคุม	การควบคุมท้องถิ่น
อุณหภูมิในการทำงาน	-10 องศา ~ +45 องศา
